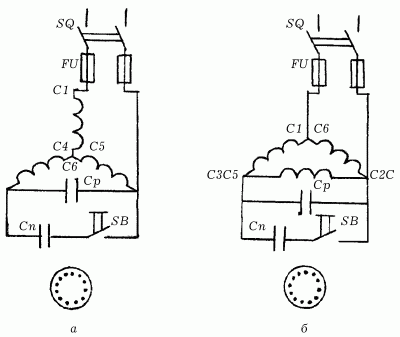

подключения, а именно: тип двигателя; его заводской номер; вид тока, от которого работает двигатель; номинальная частота переменного тока (в Гц); номинальная полезная мощность на валу двигателя; коэффициент мощности; вид соединения обмотки статора и необходимое в каждом из этих случаев напряжение сети (в В); потребляемый ток при номинальной нагрузке (в А); режим работы по длительности; частота вращения при номинальной нагрузке; номинальный коэффициент полезного действия; степень защиты; а также ГОСТ, класс изоляции обмотки, масса и год выпуска.PPPPPPДоскональное описание устройства всех типов электродвигателей целью этой книги не является. Поскольку ремонт электродвигателей дело сложное, требующее не только специальных знаний, но и наличия нужного оборудования, то его лучше поручить мастерам. Задачей же домашнего электрика является обеспечение правильной эксплуатации исправного двигателя.Обозначение выводов обмоток двигателей различного типаPPPPPPНесомненно, домашний электрик должен уметь правильно подключить электродвигатель к сети, и основная загвоздка здесь количество выводов различного рода обмоток: их достаточно много, в них трудно разобраться. Большую помощь окажет знание условных унифицированных обозначений, применимых к отечественным электродвигателям.PPPPPPНаибольшую сложность представляет подключение двигателя постоянного тока; здесь количество выводов может быть больше десяти. Обозначаются они начальными буквами слов, отражающих их функциональное назначение:PPPPPPЯ1 и Я2 начало и конец обмотки якоря;PPPPPPК1 и К2 начало и конец компенсационной обмотки;PPPPPPД1 и Д2 начало и конец обмотки добавочных полюсов;PPPPPPС1 и С2 начало и конец последовательной (сериесной) обмотки возбуждения;PPPPPPШ1 и Ш2 начало и конец параллельной (шунтовой) обмотки возбуждения;PPPPPPУ1 и У2 начало и конец уравнительного провода соответственно.PPPPPPРазобраться с двигателями переменного тока, имеющими значительно меньшее количество выводов, намного проще:PPPPPP Pесли обмотки статора трехфазных двигателей переменного тока соединены звездой, то начало статорных обмоток обозначается как С1, С2 и С3 (соответственно первой, второй и третьей фазы); нулевая точка 0. Если статорная обмотка имеет шесть выводов, то обозначения С4, С5 и С6 указывают на концы обмоток (соответственно первой 4, второй 5 и третьей фазы 6);PPPPPP Pесли соединение обмоток статора осуществляется треугольником, то обозначения С1, С2 и С3 определяют зажимы соответственно первой, второй и третьей фаз.PPPPPPТрехфазные асинхронные двигатели имеют выводы роторных обмоток, обозначаемые как Р1, Р2 и Р3 (соответственно первой, второй и третьей фаз), 0 обозначает нулевую точку. Выводы обмоток асинхронных многоскоростных двигателей обозначаются: для 4 полюсов 4С1, 4С2 и 4С3; для 8 полюсов 8С1, 8С2 и 8С3. В асинхронных однофазных двигателях выводы главной обмотки обозначаются: С1 начало, С2 конец. Для выводов пусковой обмотки этих же двигателей приняты обозначения: П1 начало, П2 конец.PPPPPPВыводы обмотки возбудителя синхронных двигателей, которые носят название индукторов, обозначаются как И1 и И2 (соответственно начало и конец обмотки).PPPPPPДля того чтобы при подсоединении выводов обмоток коллекторных машин было как можно меньше путаницы, на заводах-изготовителях и в ремонтных мастерских их помечают разными цветами: выводы обмотки якоря белым цветом; последовательной обмотки возбуждения красным (если она имеет дополнительный вывод, то его помечают красным и желтым цветами); параллельной обмотки возбуждения зеленым. Для определения начал и концов обмоток последние всегда помечаются добавленным к основному черным цветом; таким образом получается, что начала обмоток имеют одноцветные пометки, а концы двухцветные.PPPPPPЦветовая пометка выводов обмоток электродвигателей является дополнением к буквенной. Однако в электромоторах малой мощности обмотки выполняются проводами, толщина которых не позволяет применить буквенное обозначение, поэтому цветовая маркировка является здесь основной и единственной.PPPPPPВ трехфазных двигателях начало первой фазы обозначается желтым цветом, начало второй зеленым, начало третьей красным, черный цвет указывает на нулевую точку. При шести выводах маркировка начала обмоток сохраняется, а маркировка концов производится основным цветом с добавлением черного.PPPPPPВыводы обмоток асинхронных однофазных двигателей в маркировке имеют следующие цвета: начало главной обмотки обозначается красным проводом, начало пусковой обмотки синим, в маркировке концов обмоток, как обычно, помимо основного цвета, присутствует черный.Изменение параметров трехфазного асинхронного двигателяPPPPPPКак известно, наши электрические сети не отличаются постоянством параметров тока. Поэтому необходимо знать, как меняются параметры электродвигателей при условиях, отличных от номинальных.PPPPPPЕсли в сети питания трехфазного асинхронного двигателя происходит понижение напряжения (при сохранении номинальной частоты переменного тока), его вращающий момент уменьшается, а коэффициент полезного действия падает. При повышении напряжения (и сохранении номинальной частоты тока) вращающий момент растет, что приводит к перегреву двигателя и к уменьшению коэффициента полезного действия.PPPPPPКак говорится, от перемены мест слагаемых сумма не изменяется. Поэтому если постоянным остается напряжение, а частота переменного тока уменьшается, то КПД по-прежнему ухудшается: частота вращения двигателя уменьшается, и он начинает греться. К аналогичному результату приводит и повышение частоты переменного тока при сохранении номинального напряжения.Подключение трехфазного двигателя к однофазной сетиPPPPPPЭлектродвигатели, как известно, бывают однофазными и трехфазными; бытовая электрическая сеть имеет одну фазу. Возникает вопрос: можно ли подсоединить трехфазный двигатель к однофазной сети. Несмотря на кажущееся неразрешимым противоречие, такое подключение осуществить можно, причем существует несколько способов.PPPPPPПервые два способа подключения электродвигателей (рис.P98) основаны на использовании рабочего (Ср) и пускового (Сп) конденсаторов.PPPPPPРис.P98. Схема подключения трехфазного электродвигателя к однофазной сети с помощью конденсаторов: а при включении электродвигателя «в звезду»; б при включении электродвигателя «в треугольник».
